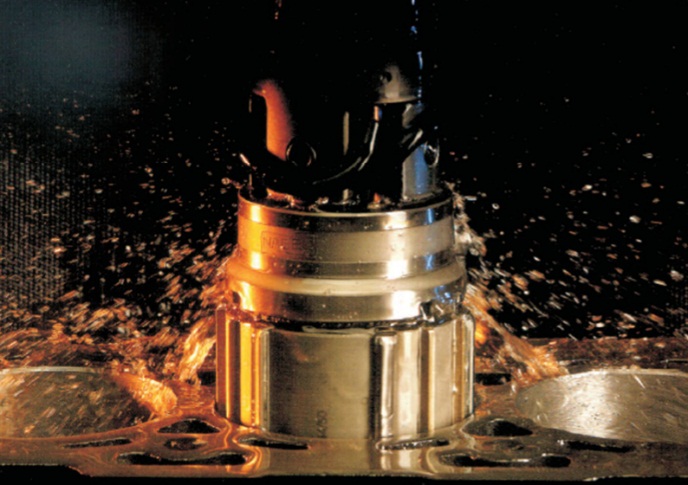

圖1：涂層珩磨

汽車發動機無缸套技術源于歐洲，是利用熱噴涂技術在鋁制發動機氣缸內壁噴涂一層耐磨涂層，取代傳統的鑄鐵缸套，不僅能夠降低發動機的重量和油耗，同時還能顯著降低發動機摩擦，提升發動機性能。

在缸體噴涂后，涂層的最終機加工是非常重要的，必須對涂層進行珩磨，確保氣缸達到規定的正確直徑、圓度和表面粗糙度。歐洲某知名熱噴涂公司根據發動機試驗實測獲得的機油消耗和燃油消耗降低結果，對珩磨后涂層表面的推薦技術規格作出了精細的調整，如下表所示。為確?？紫恫粫?huì)殘留可能混入的磨屑，在珩磨后對涂層的表面進行適當清理非常重要，孔邊緣需清理毛刺，珩磨過的表面應無積垢。

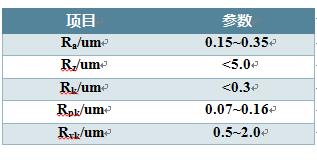

表1：涂層珩磨后推薦的粗糙度技術規格

在經過粗珩和精珩后，缸孔的內表面能達到鏡面光潔程度，如圖2所示。與傳統的鑄鐵缸套的珩磨相比，涂層珩磨后表面呈多孔結構，而非網紋結構，圖3a為傳統鑄鐵缸套珩磨后的表面微觀結構圖，圖3b為涂層珩磨后的微觀結構圖。

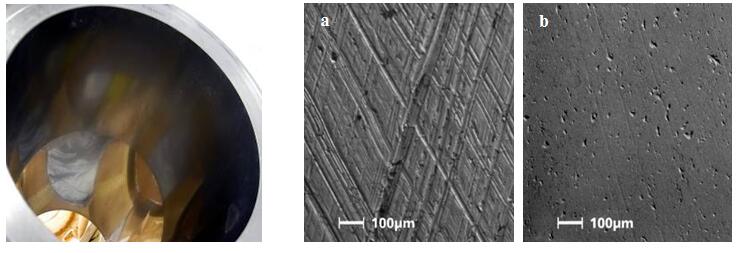

圖2：涂層珩磨后的鏡面狀態 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖3：傳統缸套珩磨與涂層珩磨后的圍觀形貌

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
